إدارة جودة الطاقة
- إسم المنتج： إدارة جودة الطاقة
- الوصف

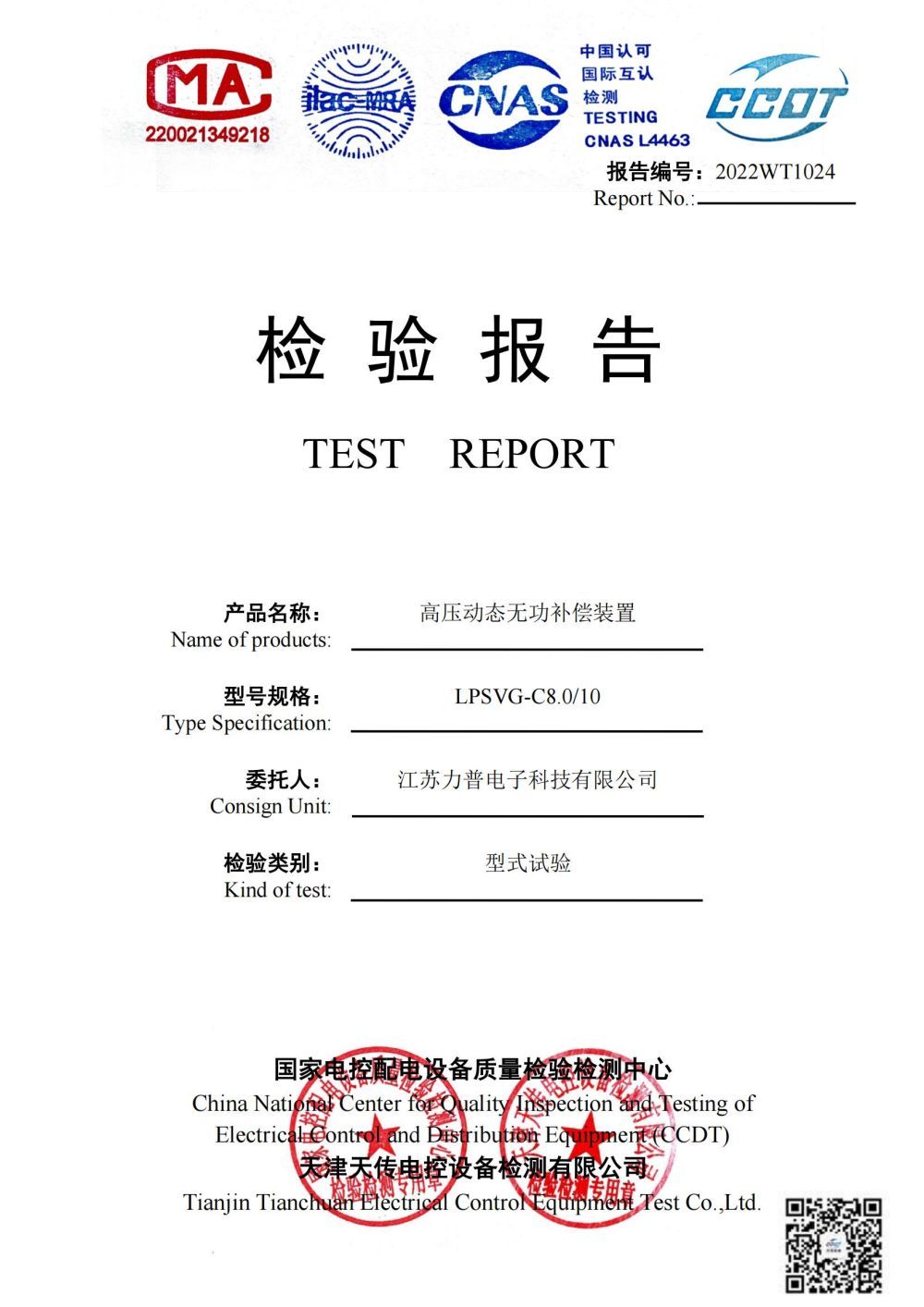

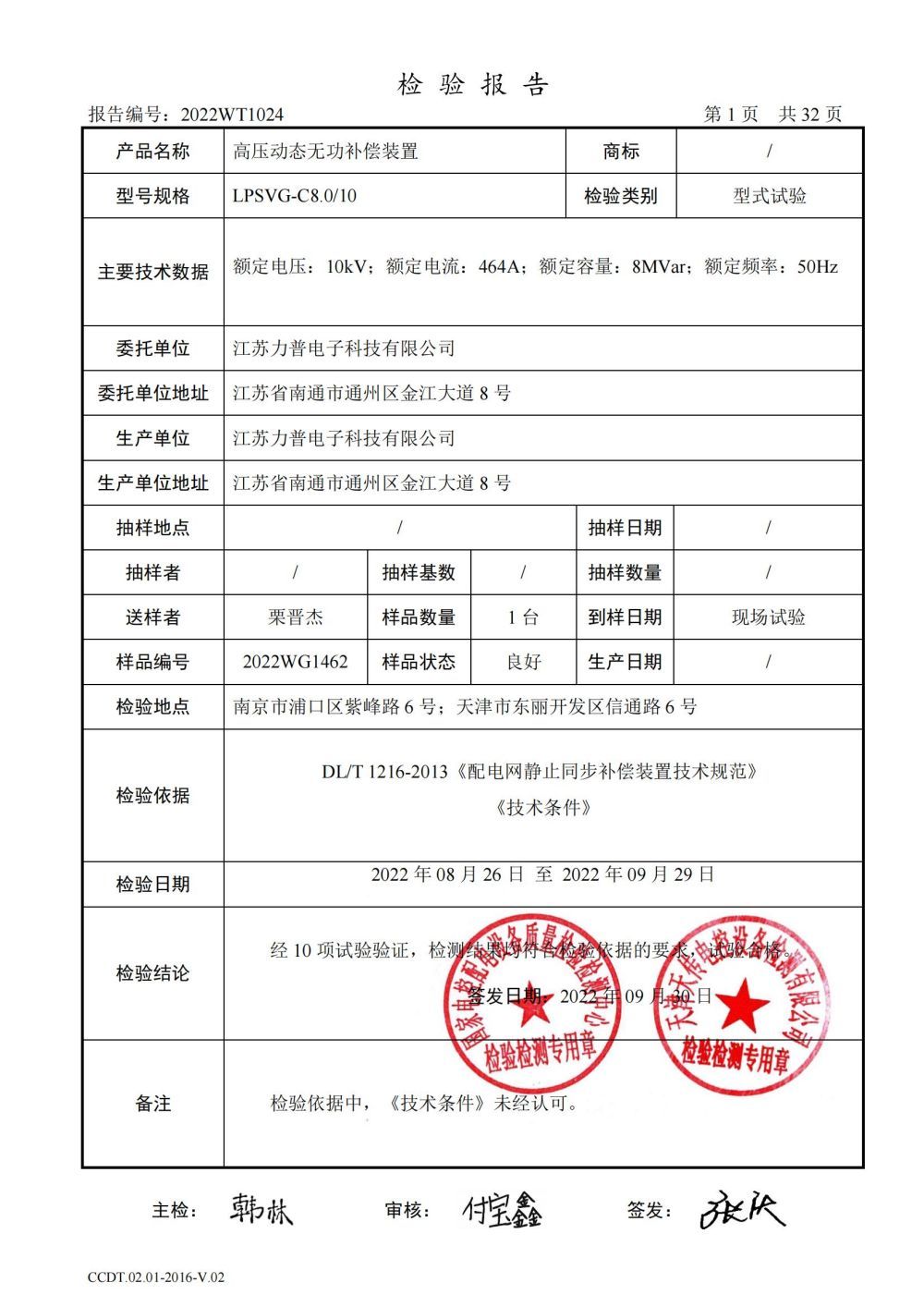

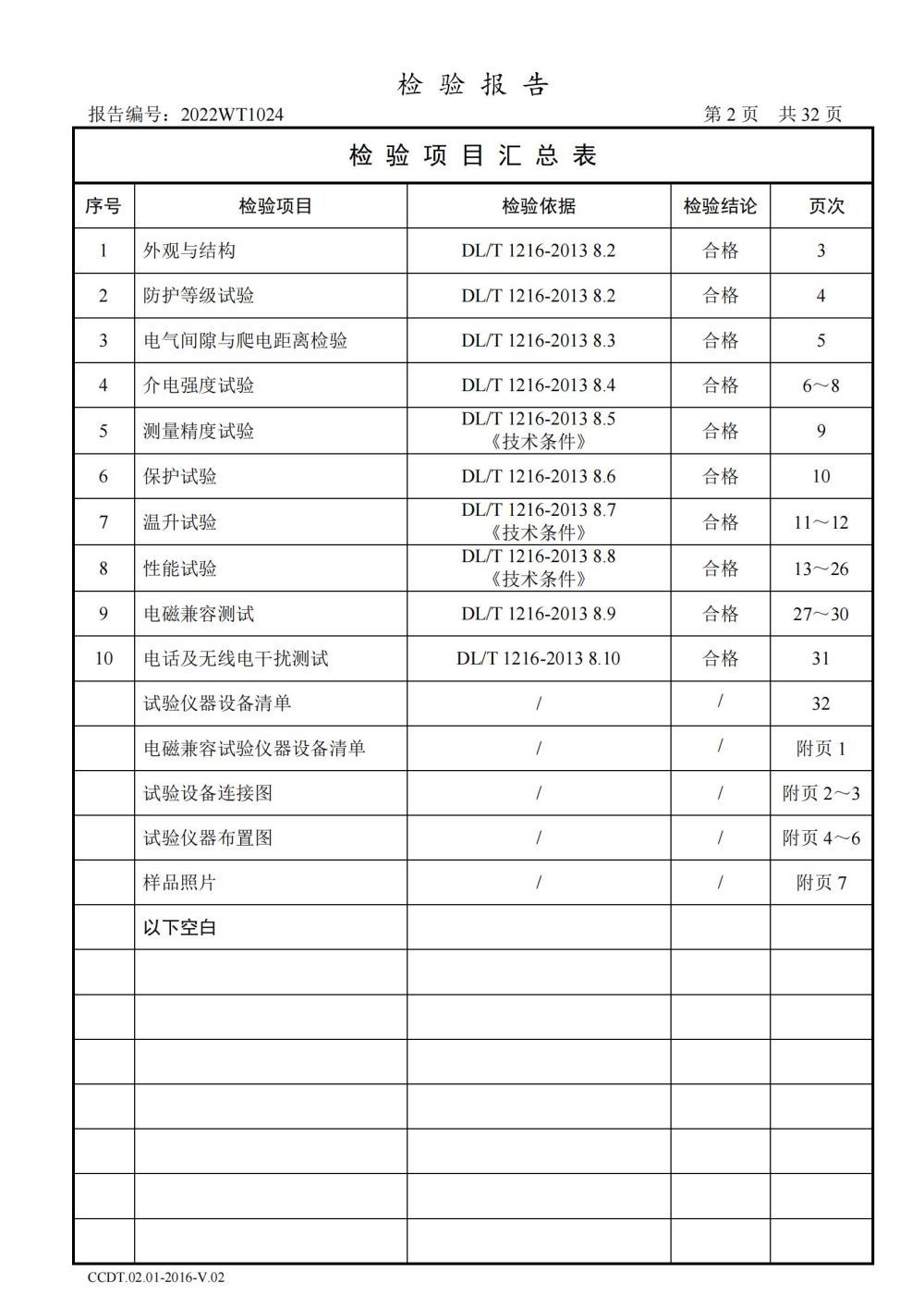

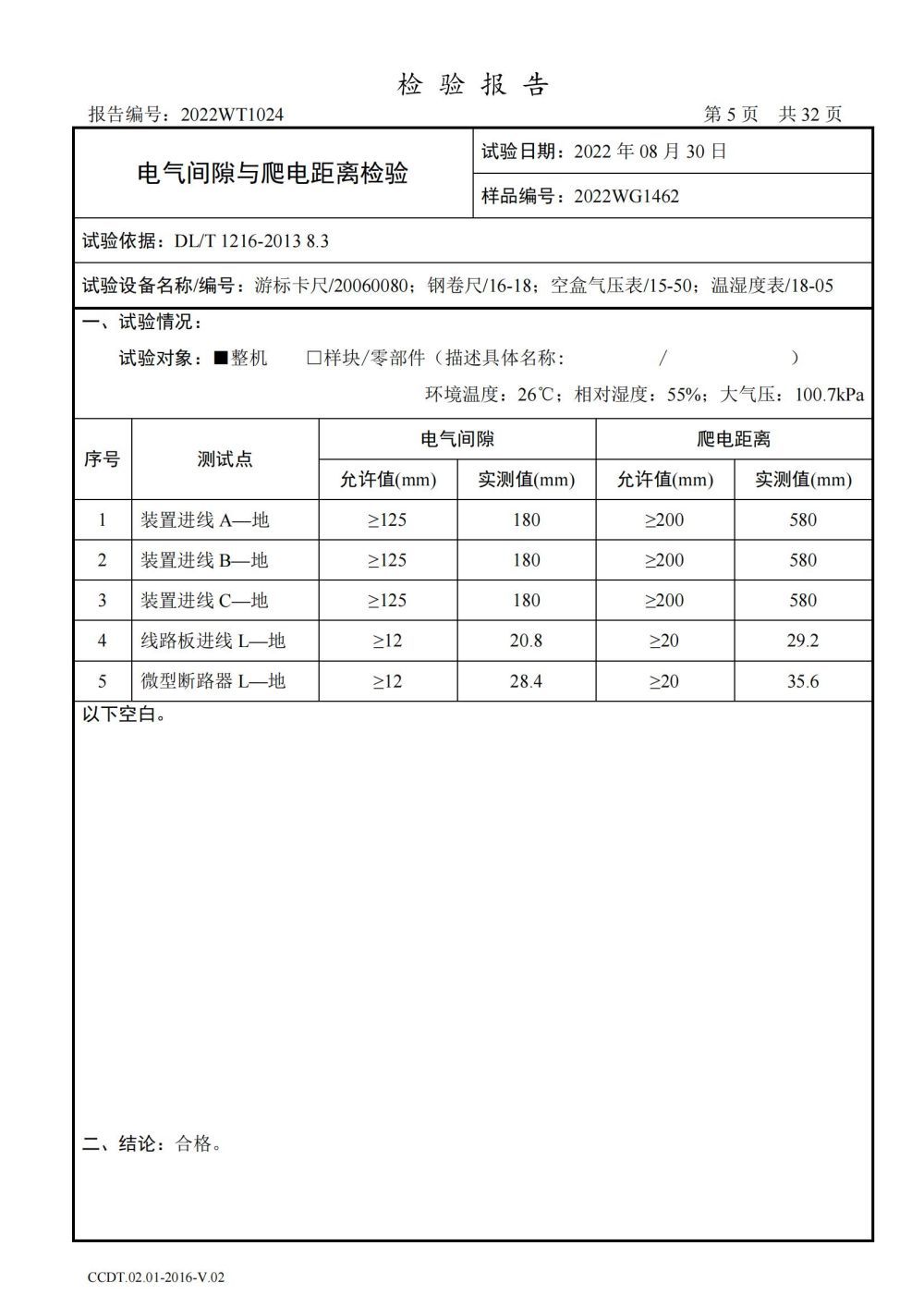

- تقرير الفحص
- تكوين النظام
- الميزات
- معلمة فنية
- اختيار المنتج
- منطقة التطبيق
-
خزانة تعويض الطاقة التفاعلية الديناميكية ذات الجهد العالي من سلسلة LPSVG عبارة عن جهاز تعويض الطاقة التفاعلية تم تطويره بشكل مستقل بواسطة شركة جيانغسو ليبو للتكنولوجيا الالكترونية المحدودة، استنادًا إلى احتياجات السوق الفعلية واتجاهات تطور المنتج، وهي تستخدم شرائح DSP+FPGA المتعددة كنواة التحكم وتعتمد تقنية التحكم النظري الفوري، وتقنية الحساب التوافقي السريع FFT، وتقنية محرك IGBT عالية الطاقة، وهي مصممة بموثوقية عالية وتشغيل سهل وأداء عالي كأهداف التصميم، ويمكن أن توفر تفاعلًا سعويًا أو حثيًا بسرعة وبشكل مستمر. القدرة على تحقيق الطاقة التفاعلية لنقطة التقييم الثابتة، والجهد المستمر لنقطة التقييم، وعامل القدرة لنقطة التقييم الثابتة، بالإضافة إلى التعويض الشامل وأنماط التحكم الأخرى. جهاز تعويض الطاقة التفاعلية الديناميكية ذات الجهد العالي من سلسلة LPSVG لا يمكنه التعويض تلقائيًا عن الطاقة التفاعلية فحسب، بل يمكنه أيضًا التعويض ديناميكيًا عن التوافقيات في نفس الوقت لضمان التشغيل المستقر لنظام الطاقة.
-
-
-
استجابة سريعة، خطوة واحدة للأمام
تعتمد السلسلة بأكملها على نظرية الطاقة التفاعلية اللحظية، ووقت استجابة وحدة التحكم أقل من 1 مللي ثانية، ووقت استجابة الطاقة الكاملة أقل من 5 مللي ثانية، وهو مناسب بشكل خاص للمناسبات ذات المتطلبات الصارمة على وقت استجابة الطاقة التفاعلية، مثل درفلة الفولاذ، وصناعة الفولاذ، وأحمال الرفع والصدمات.
أوضاع مختلفة، تحرك مع قلبك
يحتوي على أوضاع تشغيل مختلفة لتلبية احتياجات المستخدمين، بما في ذلك وضع الطاقة التفاعلية الثابتة، ووضع الطاقة التفاعلية الثابتة لنقطة الاختبار، ووضع عامل القدرة الثابت لنقطة الاختبار، ووضع الجهد الثابت لنقطة الاختبار، ووضع تعويض الحمل، والتي يمكن تحويلها عبر الإنترنت ويمكن تجميع منحنيات التشغيل وفقًا لاحتياجات العملاء.
قمع التسلسل السلبي، نظام متوازن
يوجد عدد كبير من الأحمال غير المتوازنة ثلاثية الطور في شبكة التوزيع، مثل أحمال الجر بالقاطرة الكهربائية وأفران القوس المتردد. وفي الوقت نفسه، يمكن أن يؤدي عدم توازن المعاوقة ثلاثية الأطوار لمعدات النقل والتوزيع مثل الخطوط والمحولات وما إلى ذلك إلى مشاكل عدم توازن الجهد.
يمكن أن يعوض SVG بسرعة عن تيار التسلسل السالب بسبب عدم توازن الحمل، ويضمن دائمًا توازن التيار ثلاثي الأطوار المتدفق إلى الشبكة، مما يحسن بشكل كبير من جودة الطاقة واستهلاكها.
التحكم التوافقي، ضمان السلامة
يمكن للجهاز أن يعوض بشكل فعال عن التوافقيات من الثالث عشر وما دونه، ويمكن أن يصل معدل التعويض إلى 92%، مما يتجنب بشكل فعال تعطل جهاز الحماية والسلامة الأوتوماتيكي؛ يتجنب بشكل فعال التوافقيات البنكية للمكثف وتضخيم التيار التوافقي، بحيث يتم تحميل المكثف بشكل زائد أو زيادة الجهد، أو حتى حرقه؛ يحل مشكلة زيادة فقدان المحولات، مما يتسبب في تسخين المحولات، وكذلك يؤدي إلى تسخين معدات الطاقة الكهربائية، وعزم الدوران غير المستقر للمحركات، أو حتى ذكر مشكلة التجنب السيئ. تسريع تقادم عزل معدات الطاقة وسهولة تعطلها وتقليل كفاءة إنتاج فرن القوس الكهربائي، وزيادة الخسائر، وكذلك التداخل مع إشارات الاتصالات.
نقل الطاقة لمسافات طويلة، وتقليل الفاقد وتثبيت الجهد الكهربائي
إن تركيب أجهزة SVG على خطوط النقل لمسافات طويلة لا يعوض فقط فقدان الطاقة التفاعلية للخطوط في ظل التشغيل العادي، ويرفع جهد الخط، ويزيد من قدرة النقل الفعالة، ولكنه يوفر أيضًا تنظيم الطاقة التفاعلية في الوقت المناسب في حالة تعطل النظام، ويخفف من تذبذب النظام، ويحسن استقرار نظام النقل.
حماية كاملة واستخدام خالٍ من القلق
تتكون استراتيجية الحماية من ثلاثة مستويات: الحماية على مستوى الجهاز، والحماية على مستوى الجهاز، والحماية على مستوى النظام.
لا يزيد الحد الزمني للعمل للحماية على مستوى الجهاز عن 10 ساعات، مما يتيح الحماية السريعة عند اكتشاف التيار الزائد أو الجهد الزائد أو إشارات القيادة غير الطبيعية في الجهاز.
الحد الزمني للعمل للحماية على مستوى الجهاز هو 0.5-1 مللي ثانية، وسيتم تنفيذ الحماية عند اكتشاف ظروف عمل غير طبيعية مثل الحمل الزائد أو جهد التيار المستمر في الجهاز.
الحماية على مستوى النظام لها حد زمني للعمل يتراوح بين 5-2000 مللي ثانية، ويتم تنفيذها عند اكتشاف ظروف غير طبيعية، مثل فقدان جهد النظام أو ارتفاع جهد النظام أو تعطل نظام التبريد.التعويض الدقيق، وتغيير العقوبة إلى مكافأة
سيتم تغريم العديد من المواقع بسبب انخفاض معامل القدرة عن المطلوب من قبل مكتب إمداد الطاقة، ويمكن لجهاز SVG ضبط القدرة التفاعلية التي يتم تعويضها بواسطة الجهاز بدون خطوات في الوقت الفعلي وفقًا للقيمة المستهدفة لمعامل القدرة التي تحددها نقطة التقييم، بحيث يمكن تثبيت معامل القدرة لنقطة التقييم عند القيمة المستهدفة المحددة، وبالتالي منع الغرامات بسبب فشل معامل القدرة في تلبية المعيار أو ظاهرة عدم استقرار شبكة الطاقة الناجمة عن التعويض الزائد والتعويض الناقص ومنع الخسائر الاقتصادية الناجمة عن التعويض الزائد والتعويض الناقص. كما أنه يقضي على الخسائر الاقتصادية الناجمة عن التعويض الزائد والتعويض الناقص.
تسجيل كامل للموجة وتحليل ذكي
لا يراقب نظام التحكم الرئيسي تيار الإدخال والجهد، وتيار الخرج والجهد في الوقت الحقيقي ويحقق عرض أشكالها الموجية فحسب، بل يقوم أيضًا بإجراء تحليل توافقي على كل مرحلة من مراحل الجهد والتيار، مما يساعد المستخدمين على فهم معلمات الطاقة المختلفة للمعدات.
تسجيل الصندوق الأسود والتشخيص الدقيق
يتميّز الجهاز بوظيفة التسجيل التلقائي وعرض حالة التشغيل تلقائيًا، والذي يمكنه عرض التيار والجهد وتردد التشغيل لـ 200 نقطة (100 مللي ثانية) قبل وبعد الحماية، وهو أمر مناسب للصيانة اليومية والتشخيص السريع للخلل.
تصميم الوحدة، بسيط وسريع
تعتمد وحدة الطاقة ومصدر الطاقة ونظام التحكم الرئيسي والأسلاك الثانوية تصميمًا معياريًا، وهو مناسب للإنتاج على نطاق واسع والتركيب والصيانة في الموقع.
إنذار مبكر، تشغيل خالي من القلق
يراقب نظام التحكم الرئيسي درجة حرارة كل وحدة طاقة ويعرضها في الوقت الحقيقي، وعندما تتجاوز درجة حرارة الوحدات المتعددة قيمة التحذير المحددة، فإنه يعطي إنذارات صوتية وضوئية لحث المستخدم على التعامل معها في الوقت المناسب، وذلك لتجنب حدوث مشاكل مثل تعطل مروحة تبديد الحرارة وانسداد الفلتر.واجهة غنية، التوصيل والتشغيل
مع Ethernet، RS485، RS485، CAN، والألياف الضوئية عالية السرعة وواجهات الاتصال الأخرى، فهو يدعم بروتوكولات الاتصال المعرفة من قِبل المستخدم MODBUS_RTU، وPROOfiBUS، ونظام CDT91 الأساسي، وIEC61850-103/104، وبروتوكول CANOPEN، والتي يمكن أن تحقق المراقبة عن بُعد والتشغيل غير المراقب.
لوائح السلامة على الإنترنت لضمان السلامة
تم تصميم الغلاف الخارجي للسلسلة الكاملة من معدات تبريد الهواء بما يتوافق تمامًا مع لوائح السلامة، ويتميز بالتشغيل عبر الإنترنت وسهولة الصيانة. عندما تعمل المعدات بالكهرباء، لا توجد حاجة لإيقاف التشغيل وانقطاع التيار الكهربائي، ويمكن لموظفي التشغيل والصيانة استبدال قطن الترشيح لنافذة مدخل الهواء مباشرة، والتشغيل في الموقع، والتحقق من بيانات التشغيل في الموقع، وغيرها من العمليات.
تعاون متعدد الآلات، وتوسيع السعة دون قلق
تحتوي SVG على واجهة التشغيل المتوازي لأجهزة متعددة لتلبية الموقع: 1) قدرة التعويض الحالية ليست كافية لتوسيع السعة لزيادة المعدات، وأجهزة SVG متعددة تعمل بالتوازي، من خلال وضع التحكم الرئيسي-العبد، بحيث تعمل مجموعات متعددة من المعدات معًا لتعويض نفس مجموعة المعدات لتحقيق التوسع بدون قلق؛ 2) الوضع العادي للتشغيل: كل SVG عملية مستقلة قائمة بذاتها، وضع التشغيل المستقل للخطأ: يتم تحويل الآلات المتعددة تلقائيًا إلى وضع التشغيل المتوازي. التعويض التعاوني.
ارتفاع وانخفاض الركوب العالي والمنخفض في حالة الخوف الشديد
في حالة انخفاض الجهد اللحظي أو الارتفاع اللحظي لمصدر الطاقة الرئيسي، أو تبديل الأحمال الكبيرة في شبكة محطة الطاقة، ضمن النطاق المسموح به للمعيار الوطني، يمكن أن تعمل SVG بسرعة وبشكل تلقائي بشكل طبيعي بعد استعادة شبكة الطاقة، دون الحاجة إلى تشغيل الأفراد، وتعزيز قدرة شبكة الطاقة على التكيف، ويمكنها التكيف مع الأعماق المختلفة لانخفاض شبكة الطاقة Uo (100%-0%). يمكن كبح تذبذب وميض الجهد عندما يتغير الحمل بشكل كبير، فمن السهل إنتاج تذبذب الجهد وظاهرة الوميض، مثل فرن القوس الكهربائي، ومطحنة الدرفلة، ووحدة ضاغط هواء توربينات محطة الأكسجين، وما إلى ذلك، يمكن أن توفر SVG بسرعة التيار التفاعلي المتغير وفقًا لتغير جهد الشبكة للتعويض عن تذبذب الجهد وظاهرة الوميض الناجم عن تغير الحمل. مزود الطاقة ثنائي المصدر مستقر وموثوق
يعتمد مزود طاقة التحكم على 38OVAC أو 2200 فولت تيار متردد أو 220 فولت تيار مستقر، ومصدرا الطاقة هما في وضع الاستعداد الساخن على الإنترنت لبعضهما البعض؛ إذا حدث انقطاع في التيار الكهربائي في أحد مصدري الطاقة، يمكن تبديل مصدر الطاقة الآخر بسلاسة لمواصلة تزويد مصدر طاقة التحكم، وفي الوقت نفسه، تُظهر دائرة حماية الترحيل إنذارات دائرة الحماية والترحيل و HMI (واجهة بين الإنسان والآلة) أيهما خارج نطاق الطاقة.
توافق الكهرومغناطيسي المضاد للاضطراب في الخزانة
تتبنى الخزانة بأكملها تصميمًا مضادًا للتداخل، وقد اجتازت اختبارات التوافق الكهرومغناطيسي EMC مثل اختبار مناعة التفريغ الكهروستاتيكي، واختبار مناعة الطفرة (الصدمة)، واختبار مناعة المجال الكهرومغناطيسي للترددات الراديوية، واختبار مناعة مجموعة النبضات الكهربائية السريعة، وما إلى ذلك من قبل المؤسسات الوطنية الموثوقة.
مقاوم للغبار ومقاوم للماء IP65
بالنسبة للمناسبات التي يوجد فيها الكثير من الغبار في الموقع، خاصة الغبار الموصّل، بالإضافة إلى الرطوبة وبخار الماء ورذاذ الملح، طوّرت شركتنا معدات بدرجة حماية IP65 خصيصًا ليختارها العملاء.
-
تعريف النموذج
ملاحظة:
1. شركة Jiangsu Lipu للتكنولوجيا الإلكترونية ، Ltd. اختصار:
2. نوع المنتج: جهاز تعويض الطاقة التفاعلية الديناميكية ؛
3. مستوى الطاقة: الوحدة: مفار ، رئيسي C0 ~ 2 مفار ؛ ±
4. مستوى الموسيقى الكهربائية: 06-6 كيلو فولت ؛ 10-10KV: 27.5-275ky ؛ 35-35KV ؛ 35T-35KV نوع قطرة
5. نوع المعلمات 1: 0-نوع في الهواء الطلق: I-نوع داخلي:
6. نوع المعامل 2: H-harmonic التعويض ؛ لا-لا متناسق التعويض
7. نوع معلمة 3: W-تبريد بالماء: لا شيء-تبريد الهواء
على سبيل المثال ، يمثل LPSVGO6/50-day-W جهاز تعويض الطاقة الديناميكي التفاعلي لـ 6 كيلو فولت ، و 10 ميفار حزام تعويض متناسق خارجي مبرد بالماء ينتجه شركة Jiangsu Lipu للتكنولوجيا الإلكترونية ، Ltd.جدول المعلمات التقنية
اسم المنتج جهاز تعويض الطاقة التفاعلي من سلسلة LPSVG ذات الجهد العالي الجهد المقنن 6 كيلو فولت ± 10 ٪ ~ 35 كيلو فولت ± 10 ٪ جهد نقطة التقييم 6kV ± 10 ٪ ~ 500kV ± 10 ٪ جهد الإدخال 015 ~ 1.2pu تردد النظام 50 هرتز ، مما يسمح بتقلبات قصيرة الأجل قدرة الانتاج ± 0.1Mvar ~ ± 200Mvar تعديل الطاقة لبدء التشغيل ± 0.005Mvar قرار التعويض الحالي 0.5 أ وقت الاستجابة وقت استجابة كامل أقل من 5ms قدرة الزائد > 120٪ (دقيقة واحدة) فقدان الطاقة ≤ 0.8 ٪ تشويه التيار التوافقي الكلي (THDI) ≤ 3 ٪ (≥ 25 ٪ P) طريقة تزويد الطاقة امدادات الطاقة المزدوجة مزود طاقة للتحكم 380VAC أو 220VAC أو 220VDC طريقة تنظيم الطاقة التفاعلية التكيف السلس المستمر التلقائي بالسعة وبديهية واجهة الاتصالات إيثرنت Rs485 、 CAN 、 واجهة اتصال الألياف البصرية عالية السرعة بروتوكول الاتصالات Modbusrtu كما Proff iBUS أو الكهرباء CDT91 بروتوكول IEC61850-103-104 وضع التشغيل وضع الطاقة التفاعلي للجهاز الثابت ، وضع الطاقة التفاعلي لنقطة التقييم الثابتة ، وضع عامل الطاقة في نقطة التقييم الثابت ، وضع جهد نقطة التقييم الثابت ، وضع تعويض الحمل طريقة الاتصال المتوازي تشغيل شبكات متوازية متعددة الآلات ، تعويض شامل للحافلات المتعددة ، وتحكم شامل في التعويض متعدد المجموعات FC وظيفة الحماية الجهد الزائد للحافلة ، التيار الزائد SVG الجهد المنخفض للحافلة ، فشل المحرك ، وحدة الطاقة الجهد الزائد ، التيار الزائد ، الحرارة الزائدة ، و
فشل الاتصالات ؛ وظائف الحماية مثل حماية واجهات الإدخال ، وحماية واجهات الإخراج ، وإمدادات الطاقة غير الطبيعية للنظام.معالجة الخطأ اعتماد تصميم زائد عن الحاجة لتلبية متطلبات التشغيل طريقة التبريد تبريد الهواء/تبريد المياه مستوى الحماية نوع داخلي IP30 ، في الهواء الطلق نوع IP65 درجة حرارة التخزين 40 ℃ ~ 70 درجة مئوية درجة حرارة التشغيل -35 ℃ ~ 40 درجة مئوية الرطوبة النسبية متوسط قيمة شهرية لا تتجاوز نسبة تسعين في المائة (25 درجة مئوية) ، ولا تكاثف ارتفاع ≤ 3000m (التخصيص المطلوب فوق 3000m) كثافة الزلزالية الثامن درجة مستوى التلوث المستوى الرابع -
اختيار والأبعاد الخارجية لمستوى جهد السلسلة الداخلية 6kV معدات كاملة

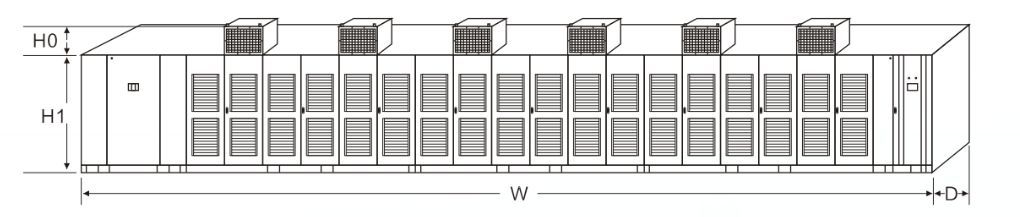

مخطط خارجي من السلسلة الداخلية
مواصفات وأبعاد طراز الجهد الداخلي لسلسلة الجهد 6kV
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
العرض الإجمالي
(مم)
الارتفاع
(مم)
عمق
(مم)
أعلى/06-لتر 6 1.0 3300 2400 1400 مثقاب قلب حديد 2290 ، 06-1 1.5 2600 تقييم/06-ط 2.0 2850 آي/06-أي 3.0 3400 3060 أو/06-ل 4.0 3800 3750 آي/06-لتر 5.0 4260 Ay/06-i 6.0 3600 أجوف رد 2750 Ay/06-i 7.0 3450 Ays/06-i 8.0 5600 4600 تقييم/06-لتر 9.0 4700 تقييم/06- 10.0 4800 غي/06-ط 11.0 4900 تيق/06-ي 12.0 5000 التفسير: (1) الارتفاع لا يشمل ارتفاع المروحة (حوالي 500 أو). (2) تمثل السعة (Mvar) القدرة التنظيمية المقدرة ضمن نطاق التنظيم الديناميكي من القدرة التفاعلية الاستقرائية إلى القدرة التفاعلية السعوية. على سبيل المثال ، جهاز 06/C5.0 يمثل 6 كيلو فولت ، 9 سعة ± 5 ميفار ، والذي يقوم بضبط الطاقة التفاعلية بشكل مستمر وسلس ضمن نطاق 5 ميفار (حثي) إلى-5 ميفار (بالسعة). (3) المعدات التي تستخدم مفاعلات مجوفة بدون خزانات مفاعل تتطلب تخطيط مساحة إضافية لوضعها. (4) الأبعاد المذكورة أعلاه هي للإشارة فقط. تحتفظ الشركة بالحق في ترقية وتحسين المنتج. إذا كانت هناك أي تغييرات في أبعاد المنتج ، فلن يتم إعطاء أي إشعار آخر.
اختيار والأبعاد الخارجية للسلسلة الداخلية ، معدات كاملة لمستوى الجهد 10kV
مخطط خارجي لسلسلة LPSVG-l الداخلية
مواصفات وأبعاد طراز الجهد الداخلي من سلسلة الجهد 10kV
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
العرض الإجمالي
(مم)
الارتفاع
(مم)
عمق
(مم)
غي/10-I 10 1.0 4000 2400 1400 مثقاب قلب حديد 2750 غي/10-I 1.5 2970 AP/10-I 2.0 3150 أقل/10 لتر 3.0 3600 تقييم/10-I 4.0 4100 4000 غي/10-I 5.0 4500 AP/10-I 6.0 3000 أجوف رد EC 2500. غي/10-I 7.0 5100 مثقاب قلب حديد 6000 أقل/10 لتر 8.0 6350 تقييم/10-I 9.0 4900 أجوف رد 3750 غي/10-I 10.0 3900 غي/10-I 11.0 5000 4500 تقييم/10-I 12.0 4600 تقييم/10- 13.0 8200 7000 غي/10-I 14.0 غي/10-I 15.0 7200 غي/10-I 16.0 غي/10-I 17.0 7400 غي/10-I 18.0 غي/10-I 19.0 7500 غي/10-I 20.0 7700 غي/10-I 21.0 التفسير: (1) الارتفاع لا يشمل ارتفاع المروحة (حوالي 500 أو). (2) تمثل السعة (Mvar) القدرة التنظيمية المقدرة ضمن نطاق التنظيم الديناميكي من القدرة التفاعلية الاستقرائية إلى القدرة التفاعلية السعوية. على سبيل المثال ، جهاز 06/C5.0 يمثل 6 كيلو فولت ، 9 سعة ± 5 ميفار ، والذي يقوم بضبط الطاقة التفاعلية بشكل مستمر وسلس ضمن نطاق 5 ميفار (حثي) إلى-5 ميفار (بالسعة). (3) المعدات التي تستخدم مفاعلات مجوفة بدون خزانات مفاعل تتطلب تخطيط مساحة إضافية لوضعها. (4) الأبعاد المذكورة أعلاه هي للإشارة فقط. تحتفظ الشركة بالحق في ترقية وتحسين المنتج. إذا كانت هناك أي تغييرات في أبعاد المنتج ، فلن يتم إعطاء أي إشعار آخر.
مجموعة كاملة من اختيار الجهاز والأبعاد الخارجية من سلسلة الجهد الداخلي 35kV
رسم مخطط داخلي
مواصفات وأبعاد نموذج الجهد الداخلي لسلسلة 35kV
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد الوزن
(كلغ)
العرض الإجمالي
(مم)
الارتفاع
(مم)
عمق
(مم)
و 35-I 35 8.0 14500 2100 1800 9550 روض/35 طن 9.0 9600 و 35-I 10.0 9650 و 35-I 11.0 9700 و 35-I 12.0 9750 Im/35-I 13.0 9800 و 35-I 14.0 9850 و/35-1 15.0 9900 و 35-I 16.0 9950 و 35-I 17.0 10000 و 35-I 18.0 10050 و 35-I 19.0 10100 AP/35-I 20.0 10150 و 35-I 21.0 10200 و 35-I 22.0 26200 15580 و/35-1 23.0 و 35-I 24.0 و 35-I 25.0 و/35- 26.0 16300 LPSVG-C27.0135-I 28.0 و 35-I 28.0 و/35- 29.0 16720 و 35-I 30.0 Ford/35-I 31.0 و 35-I 32.0 LPSVG-C33.0135-I 33.0 17140 و 35-I 34.0 LPSVG-C35.0135-I 35.0 Im/35-I 36.0 17560 و/35- 37.0 و 35-I 38.0 LPSVG-C39.0135-I 39.0 17980 و/35- 40.0 و/35- 41.0 Ee/35-I 42.0 AP/35-I 43.0 52400 19200 و 35-I 44.0 36000 و 35-I 45.0 و 35-I 46.0 و 35-I 47.0 و 35-I 48.0 AP/35-I 49.0 و 35-I 50.0 36800 تقسيط/35-I 55.0 LPSVG-C60.0135-I 60.0 37200 و 35-I 65.0 و/35- 70.0 37600 Im/35-I 80.0 40000 Ford/35-I 90.0 72000 و/35- 100.0 72000 التفسير: (1) الارتفاع لا يشمل ارتفاع المروحة (حوالي 500 أو). (2) تمثل السعة (Mvar) القدرة التنظيمية المقدرة ضمن نطاق التنظيم الديناميكي من القدرة التفاعلية الاستقرائية إلى القدرة التفاعلية السعوية. على سبيل المثال ، 35/C8.0 يمثل جهاز 35kV بسعة 8Mvar ، والذي يقوم بضبط الطاقة التفاعلية بشكل مستمر وسلاسة ضمن نطاق 8Mvar (حثي) إلى-8Mvar (بالسعة). (3) تستخدم المعدات 35kV خزانة جوفاء غير مفاعلة ، وتحتاج المساحة الإضافية إلى التخطيط لوضعها (4) الأبعاد المذكورة أعلاه هي للإشارة فقط. تحتفظ الشركة بالحق في ترقية وتحسين المنتج. إذا كانت هناك أي تغييرات في أبعاد المنتج ، فلن يتم إعطاء أي إشعار آخر. (5) بالنسبة لمنتجات السلسلة 35kV ، يمكن تقسيم المراحل الثلاث إلى ثلاثة صفوف وترتيبها في المقدمة والخلف.
في الهواء الطلق سلسلة الجهد مستوى 6kV مواصفات النموذج والأبعاد

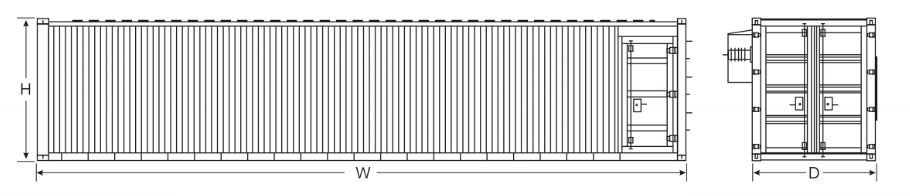

في الهواء الطلق أو مخطط الرسم
في الهواء الطلق سلسلة الجهد مستوى 6kV مواصفات النموذج والأبعاد
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
TotalWidth
(مم)
الارتفاع
(مم)
عمق
(مم)
أو/06-س 6 1.0 5200 2560 2438 مثقاب قلب حديد 6500 تقييم/06-س 1.5 تقييم/06-س 2.0 تقييم/06-س 3.0 أو/06-س 4.0 آي/06-س 5.0 Ay/06-س 6.0 تقييم/06-س 7.0 6700 2560 2438 أجوف رد 6450 تقييم/06-س 8.0 6600 غي/06-س 9.0 6700 Ay/06-س 10.0 6800 أو/06-س 11.0 6900 أو/06-س 12.0 7000 في الهواء الطلق سلسلة الجهد مستوى 10kV مواصفات النموذج والأبعاد
في الهواء الطلق أو مخطط الرسم
في الهواء الطلق سلسلة الجهد مستوى 10kV مواصفات النموذج والأبعاد
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
العرض الإجمالي
(مم)
الارتفاع
(مم)
عمق
(مم)
غي/10-س 10 1.0 5200 2560 2438 مثقاب قلب حديد 5500 غي/10-س 1.5 5800 AP/10-O 2.0 5850 غي/10-س 3.0 6100 غي/10-س 4.0 6300 غي/10-س 5.0 6700 غي/10-س 6.0 6850 غي/10-س 7.0 6700 أجوف رد 6200 غي/10-س 8.0 6200 غي/10-س 9.0 6200 شبكة/10-س 10.0 6200 غي/10-س 11.0 6200 غي/10-س 12.0 6200 غي/10-س 13.0 9700 9000 غي/10-س 14.0 أو/10-س 15.0 9200 غي/10-س 16.0 غي/10-س 17.0 9400 Ange/10-س 18.0 غي/10-س 19.0 9500 غي/10-س 20.0 9700 تقييم/10-س 21.0 في الهواء الطلق سلسلة الجهد مستوى 36KV مواصفات النموذج والأبعاد
في الهواء الطلق ، الرسم التفصيلي
في الهواء الطلق سلسلة الجهد مستوى 35KV مواصفات النموذج والأبعاد
نموذج المنتج مستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد الوزن
(كلغ)
العرض الإجمالي
(مم)
الارتفاع
(مم)
عمق
(مم)
غي/35-س 35 8.0 12700 2560 2438 11900 تقييم/35-0 9.0 12000 تقييم/35-0 10.0 12100 غي/35-س 11.0 12500 غي/35-س 12.0 12600 و/35-0 13.0 12700 و/35-0 14.0 12800 غي/35-س 15.0 13300 غي/35-س 16.0 13400 غي/35-س 17.0 13500 و/35-0 18.0 13600 و/35-0 19.0 14100 غي/35-س 20.0 14200 غي/35-س 21.0 14300 و 35-0 22.0 26000 25000 غي/35-س 23.0 غي/35-س 24.0 تقييم/35-0 25.0 LPSVG-G26.0135-0 26.0 25400 غي/35-س 28.0 LPSVG-C28.0135-O 28.0 LPSVG-C29.0135-O 29.0 25600 غي/35-س 30.0 غي/35-س 31.0 LPSVG-C32.0135-O 32.0 و 35-0 33.0 25800 و 35-O 34.0 غي/35-س 35.0 غي/35-س 36.0 26000 و 35-O 37.0 و/35-0 38.0 تقييم/35-0 39.0 27000 LPSVG-C40.0135-O 40.0 تقييم/35-0 41.0 و/35-0 42.0 مواصفات وأبعاد طراز السلسلة الداخلية

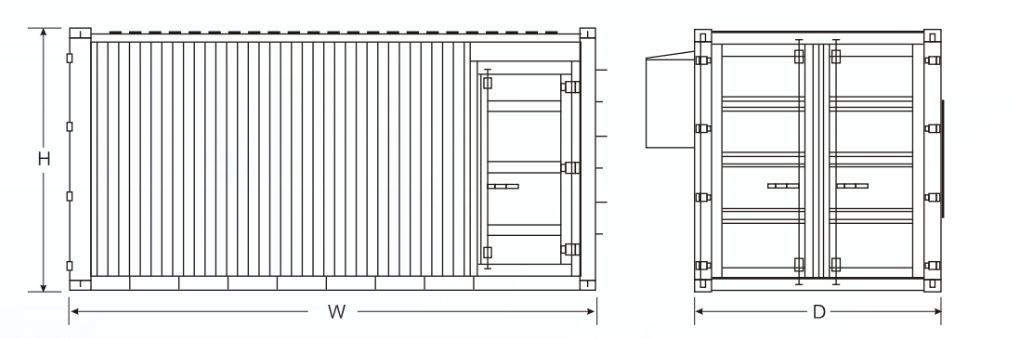

في الهواء الطلق أو مخطط الرسم
في الهواء الطلق سلسلة الجهد مستوى 10kV مواصفات النموذج والأبعاد
نموذج المنتج تبريد
الطريقةمستوى فولتا gtf
(كيلو فولت)القدرة المقدرة
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
TotalWidth
(مم)
الارتفاع (مم) العمق (مم) غي/10-1 واط تبريد المياه 10 1.0 5200 2405 1400 أجوف رد 2850 غي/10-1-ث 2.0 غي/10-1-ث 3.0 غي/10-1-ث 4.0 غي/10-ث 5.0 غي/10-ث 6.0 أقل من 10----W 7.0 غي/10-1-ث 8.0 غي/10-1 واط 9.0 غي/10-1-ث 10.0 غي/10-1-ث 11.0 5800 3050 واغـ/10-1-وات 12.0 واغـ/10-1 وات 13.0 غي/10-ث 14.0 غي/10-ث 15.0 غي/10-ث 16.0 8100 3850 غي/10-ث 17.0 4150 غي/10-1-ث 18.0 أولاً/10-1-وات 19.0 غي/10-ث 20.0 غي/10-1-ث 21.0 4450 غي/10-1-ث 22.0 غي/10-ث 23.0 غي/10-1-ث 24.0 غي/10-ث 25.0 في الهواء الطلق سلسلة الجهد مستوى 35KV مواصفات النموذج والأبعاد
في الهواء الطلق أو مخطط الرسم
في الهواء الطلق سلسلة الجهد مستوى 35KV مواصفات النموذج والأبعاد
نموذج المنتج طريقة التبريد فولتاجتفلوبل
(كيلو فولت)معدل
(مافار)الأبعاد الخارجية ملاحظات الوزن
(كلغ)
TotalWidth
(مم)
الارتفاع
(مم)
عمق
(مم)
كما/35---w تبريد المياه 35 5.0 7870 2405 7440 أجوف رد 9000 كما/35---w 6.0 /35-I-W 7.0 كما/35---w 8.0 كما/35-I-W 9.0 /35-I-W 10.0 كما/35---w 11.0 9600 تقييم/35-1-ث 12.0 غي/35-1-ث 13.0 غي/35-1-ث 14.0 غي/35-1-ث 15.0 غي/35-1-ث 16.0 تقييم/35-1-ث 17.0 10200 غي/35-1-ث 18.0 تقييم/35-1-ث 19.0 /35-I-W 20.0 /35-1 w 21.0 10800 تقييم/35-1-ث 22.0 11400 غي/35-1-ث 23.0 غي/35-1-ث 24.0 تقييم/35-1-ث 25.0 تقييم/35-1-ث 26.0 تقييم/35-1-ث 28.0 /35-I-W 28.0 غي/35-1-ث 29.0 12000 /35-1 w 30.0 و 35-1-ث 31.0 غي/35-1-ث 32.0 غي/35-1-ث 33.0 12600 غي/35-1-ث 34.0 تقييم/35-1-ث 35.0 تقييم/35-1-ث 36.0 غي/35-1-ث 37.0 كما/35-I-W 38.0 LPSVG-C39.0135-1-W 39.0 غي/35-1-ث 40.0 و 35-1-ث 41.0 تقييم/35-1-ث 42.0 غي/35-1-ث 43.0 تقييم/35-1-ث 44.0 غي/35-1-ث 45.0 7940 1320 غي/35-1-ث 46.0 غي/35-1-ث 47.0 غي/35-1-ث 48.0 تقييم/35-1-ث 49.0 14000 غي/35-1-ث 50.0 في الهواء الطلق سلسلة الجهد مستوى 10KV مواصفات النموذج والأبعاد

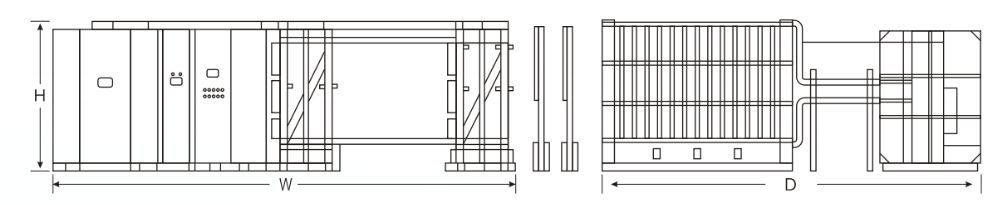

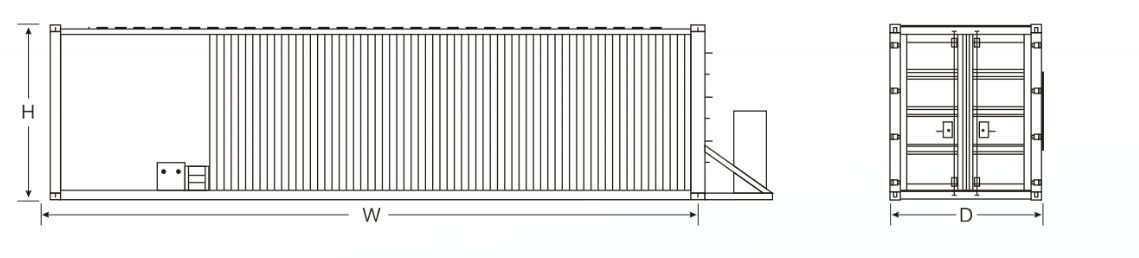

رسم مخطط خارجي من من من من من الخارج
في الهواء الطلق سلسلة الجهد مستوى 10KV مواصفات النموذج والأبعاد
نموذج المنتج طريقة التبريد فولتاجتفلوبل
(كيلو فولت)معدل
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
TotalWidth
(مم)
الارتفاع (مم) عمق
(مم)
كيسي/10-O-W تبريد المياه 10 1.0 6058 2591 2438 أجوف رد 8200 تقييم/10-O-W 2.0 شاهد/10-O-W 3.0 غي/10-ث 4.0 غي/10-و-ث 5.0 غي/10-و-ث 6.0 غي/10-و-ث 7.0 غي/10-و-ث 8.0 ايف/10-O-W 9.0 غي/10-و-ث 10.0 غي/10-و-ث 11.0 9200 غي/10-و-ث 12.0 غي/10-و-ث 13.0 غي/10-و-ث 14.0 تقييم/10-O-W 15.0 تقييم/10-O-W 16.0 9300 13000 تقييم/10-O-W 17.0 14000 غي/10-و-ث 18.0 غي/10-و-ث 19.0 ايف/10-O-W 20.0 تقييم/10-O-W 21.0 15000 تقييم/10-O-W 22.0 غي/10-و-ث 23.0 تقييم/10-O-W 24.0 تقييم/10-O-W 25.0 في الهواء الطلق سلسلة الجهد مستوى 35KV مواصفات النموذج والأبعاد
رسم مخطط خارجي من من من من من الخارج
في الهواء الطلق سلسلة الجهد مستوى 35KV مواصفات النموذج والأبعاد
نموذج المنتج طريقة التبريد فولتاجتفلوبل
(كيلو فولت)معدل
(مافار)خارجي ، أبعاد ملاحظات الوزن
(كلغ)
TotalWidth
(مم)
الارتفاع (مم) عمق
(مم)
غي/35-أو-ث تبريد المياه 35 5.0 14000 2896 2350 أجوف رد 19000 Im/35-O-W 6.0 /35-O-W 7.0 و 35-O-W 8.0 Im/35-O-W 9.0 قط/35-س-ث 10.0 /35-O-W 11.0 21000 /35-O-W 12.0 ، 35-O-W 13.0 AP/35-O-W 14.0 /35-O-W 15.0 Im/35-O-W 16.0 /35-O-W 17.0 23000 2.2/35-O-W 18.0 /35-O-W 19.0 Im/35-O-W 20.0 Form/35-O-W 21.0 غي/35-أو-ث 22.0 قط/35-س-ث 23.0 /35-O-W 24.0 /35-O-W 25.0 قط/35-س-ث 26.0 غي/35-أو-ث 28.0 2700 27000 تقييم/35-O-W 28.0 /35-O-W 29.0 غي/35-أو-ث 30.0 /35-O-W 31.0 تقييم/35-O-W 32.0 2.2/35-O-W 33.0 29000 /35-O-W 34.0 /35-O-W 35.0 /35-O-W 36.0 /35-O-W 37.0 غي/35-س-ث 38.0 /35-O-W 39.0 غي/35-أو-ث 40.0 غي/35-أو-ث 41.0 AP/35-O-W 42.0 /35-O-W 43.0 /35-O-W 44.0 تقييم/35-O-W 45.0 غي/35-أو-ث 46.0 /35-O-W 47.0 غي/35-أو-ث 48.0 /35-O-W 49.0 31000 /35-O-W 50.0 -
يمكن استخدام منتجات سلسلة LPSVG على نطاق واسع في صناعات مثل الخلايا الكهروضوئية وطاقة الرياح والبتروكيماويات وأنظمة الطاقة والمعادن والسكك الحديدية الكهربائية والبناء الحضري. أنها توفر تعويض الطاقة التفاعلية عالية الجودة وموثوق بها وحلول الموجات لمختلف المحركات غير المتزامنة ، المحولات ، الثايرستور ، محولات ، أفران الحث ، معدات الإضاءة ، أفران القوس ، قطارات الطاقة الكهربائية ، المصاعد ، الرافعات ، آلات الختم ، المصاعد ، توربينات الرياح ، المصاعد ، آلات اللحام ، أفران المقاومة ، أفران ذوبان الكوارتز ، وغيرها من المعدات.
يمكن لسلسلة منتجات LPSVG أن تعزز سعة نقل الطاقة ، وتقليل استهلاك الطاقة ، وتكملة الطاقة التفاعلية ، والتحكم في موجات الضوضاء ، وقمع الوميض ، وتثبيت جهد الشبكة ، وتوازن الأنظمة ثلاثية الطور ، وتغيير خصائص تخمير النظام ، وتحسين استقرار النظام.
صور صناعة التطبيقات
